Samsung S20 FE que marcaba cargando pero no cargaba
El móvil decía que estaba cargando, pero el porcentaje no subía. Ni el cable ni el conector de carga: el fallo estaba dentro, en las soldaduras del conector que une las dos placas.

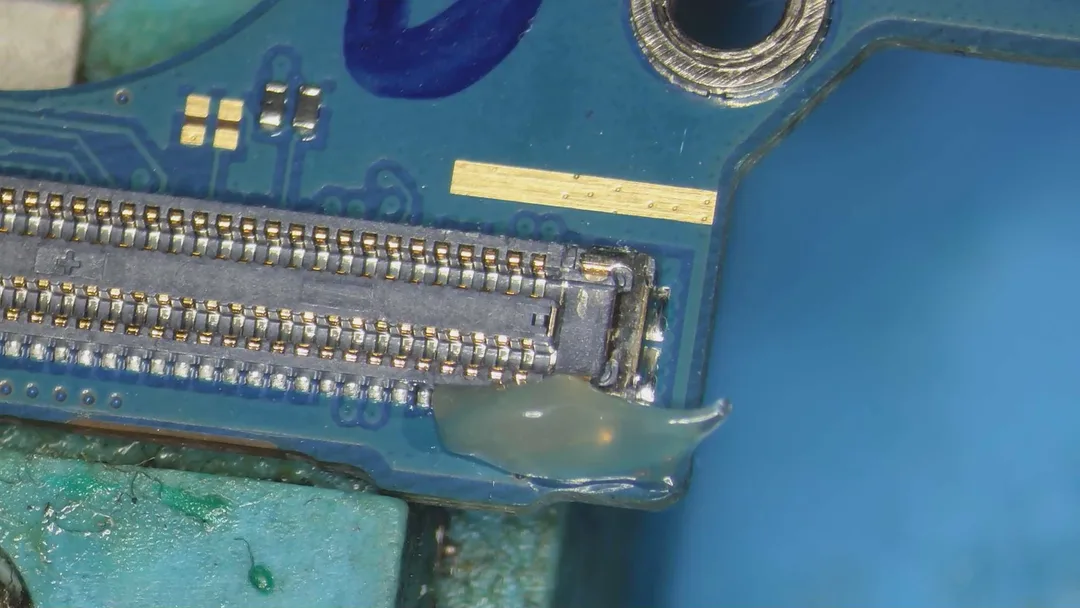

El conector FPC que une la placa de carga con la principal, al microscopio, justo antes de la microsoldadura.
Lo que pasaba

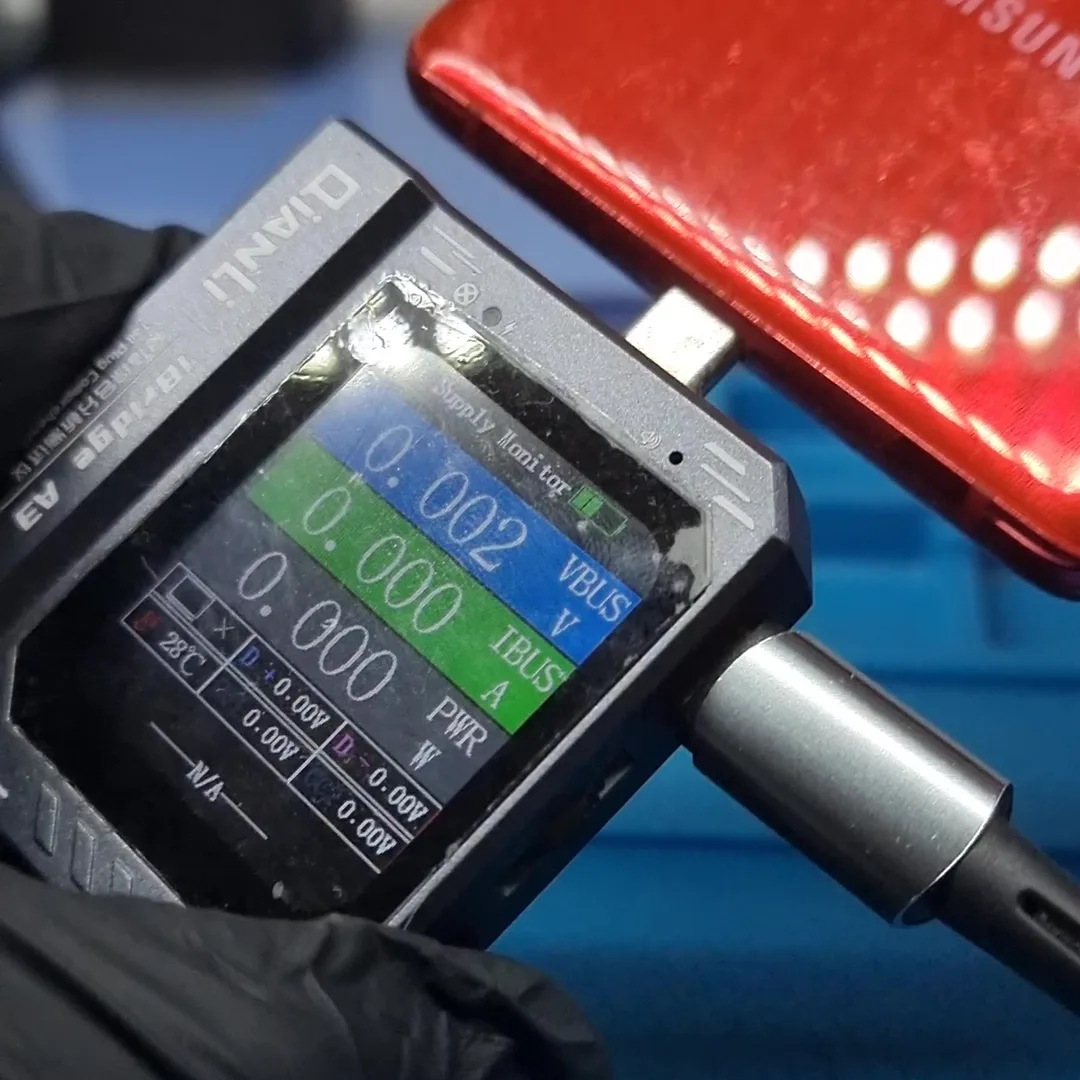

Al enchufarlo aparecía el símbolo de carga, pero la batería no subía. Es lo que llamamos una falsa carga: el móvil detecta el cargador, pero la corriente no llega a la batería.
Cómo lo diagnosticamos
Primero medimos el conector con un tester de pines: la línea de carga (VBUS) salía abierta. Lo lógico era sospechar del conector de carga, así que lo revisamos y lo limpiamos al microscopio. No era suciedad.
Al abrir el móvil seguimos la línea hasta el conector FPC que une la placa de carga con la placa principal. Ahí estaba el fallo: las soldaduras de la línea de carga estaban dañadas.
La reparación

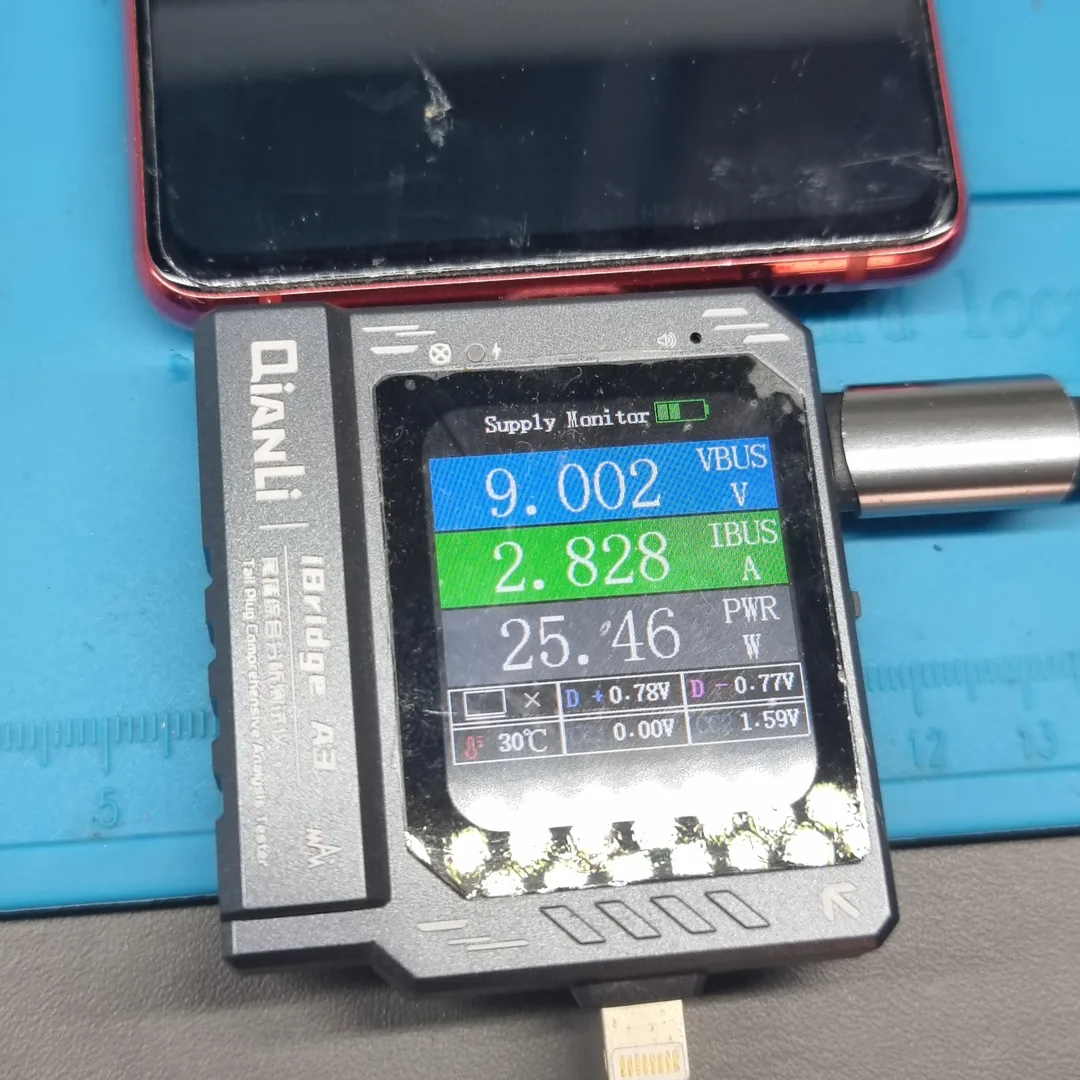

Reparamos esas soldaduras con microsoldadura bajo el microscopio. Después volvimos a medir: el móvil negociaba la carga a 9 V y cargaba con normalidad.
Por qué pasa
Estos conectores entre placas son largos y, con el uso y las pequeñas torsiones del móvil, sus soldaduras pueden acabar agrietándose. Desde fuera no se ve nada, por eso conviene medir antes de cambiar piezas.
¿Tu móvil marca cargando y no carga?
Tráelo al taller de El Sauzal y lo medimos antes de tocar nada. Reparación de móviles en Tenerife Norte. Consúltanos sin compromiso por WhatsApp: 603 024 924.
